TDM Time-Division Multiplexing
,
La TDM est une technique de multiplexage numérique qui peut être
appliquée lorsque la capacité du médium (débit autorisé par le canal de
transmission) est plus élevée que le débit de données requis par le dispositif
de transmission et de réception.
En TDM, le débit de données de la liaison est n fois plus rapide, et la durée de l’unité n fois plus courte
Exemple d’application :
Quatre
connexions de 1-Kbps sont multiplexées ensemble. L’unité est le bit. Trouver
(1) la durée de 1 bit avant multiplexage, (2) le taux de transmission du canal
de transmission, (3) la durée d’un créneau temporel (ou tranche horaire), et
(4) la durée d’une trame.
Solution :
1. la durée de 1 bit avant multiplexage
est 1/1 Kbps, soit 0.001 s (1 ms).
2. le débit du canal de transmission
est 4 Kbps.
3. la durée de chaque créneau
temporal (ou tranche horaire) 1/4 ms ou 250 ms.
4. la durée d’une trame est de 1 ms.
TDM Synchrone
Le multiplexeur alloue exactement le même créneau horaire (tranche
horaire ou time slot)) à chaque dispositif à tout moment, qu'ils soient ou non
disposé à transmettre.
Multipléxage
Constitution des trames
·
Les
time slots (tranche temporelle) sont groupées en trames
·
Une
trame consiste en un cycle complet de time slots (tranche temporelle horaire) incluant
un ou plusieurs slots (tranche) dédiés à chaque émetteur, plus les bits de
trames.
Illustration
·
La
TDM synchrone peut être compare à un commutateur rotatif rapide qui passe d’un
émetteur à un autre à un débit constatnt et suivant un ordre fixe.
Demultipléxage
Le démultiplexage décompose chaque trame en éliminant le bit de
trame et en extrayant chaque caractère tour à tour.

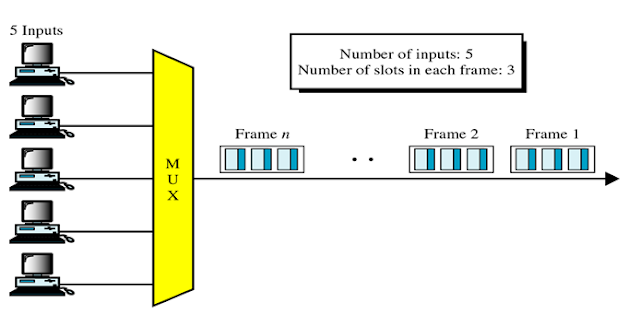

TDM Asynchrone
Synchronous or Asynchronous : Not flexible or Flexible

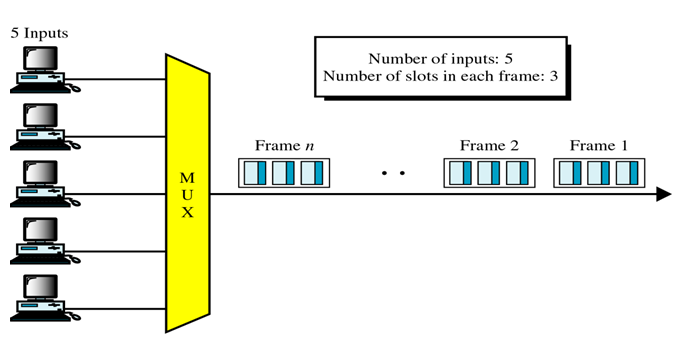

TDM Asynchrone : statistical time-division multiplexing
APPLICATION
Hierarchies
Pour
maximiser l’efficacité de leur infrastructure, les opérateurs multiplexent les
signaux des lignes à bande passantes basses dans les lignes à bandes passantes
hautes
q

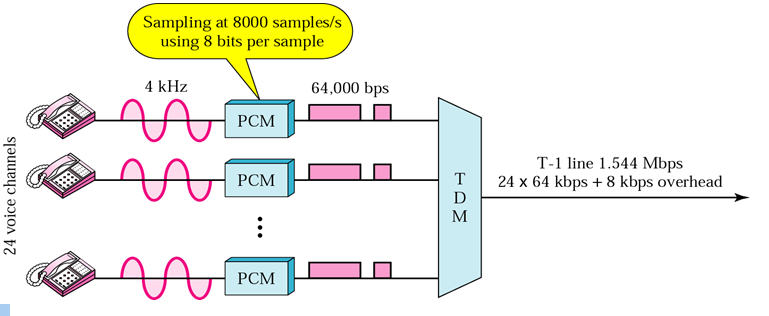

T-1 line for multiplexing telephone lines
TRAME T-1
193 = 24 x 8 + 1(1 bit for synchronization)
