canaux logiques GSM (Les canaux communs de contrôle(CCCH) ) (2)

2. Les canaux communs de contrôle(CCCH) :

2.1 RACH (RandomAccess Channel)

Le message envoyé pour l’accès aléatoire sur le RACH est CHAN_REQ (CHANNEL REQUEST). Ce message est très court, étant donné que le délai de propagation n’est pas connu et dépend de la position du MS par rapport à la BTS.

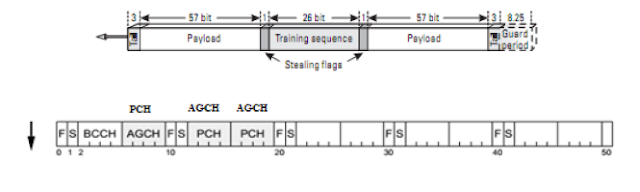

Format de burst : Access burst

Tg est choisi aussi grande pour que le slot du RACH ne chevauche pas avec les slots voisins.
La durée de la période de garde se calcule comme suit :

Les 8 bits du RACH sont encodés (codage canal) sur 36 bits, bits et apparait une fois toutes les multitrames 51 :

                    D=34  bps
2.2 PCH (PaggingChannel) :

Format burst :le PCH est un message de 23 octets, soit 184 bits encodés (codage canal). Les 456 bits puis envoyés sur 8 blocs de 57 bits, donc sur quatre (04) bursts normaux.

Débit binaire : Le PCH apparait une fois toutes les multitrames 51 :
                D=782 bps

Procédure du paging : C’est la fonction de « recherche » qui permet de recevoir les appels entrants.
• Le mobile écoute le PCH en fonction du paging mode (il existe 4 modes),
• Le paging se fait avec l’IMSI ou le TMSI (Paging Identity Type) mais pas avec l’IMEI,
• Le Paging Reponse, sur le SDCCH, est un message initial et doit contenir l’IMSI si jamais le paging a été fait avec celui-ci.

2.3 AGCH (Access Grant Channel)

L’AGCH transporte le message IMM_ASS (IMMediatASSignment).

Format : l’AGCH est un message de 23 octets, soit 184 bits encodés (codage canal) pour avoir 456 bits. Comme pour le BCCH, les 456 bits sont envoyés sur 8 blocs de 57 bits, donc sur quatre (04) bursts normaux. Chaque burst contient 2 x 57 bits utils.

Débit binaire : L’AGCH apparait une fois (étalé sur 4 bursts) toutes les multitrames 51 :
                D=782 bps

Les informations envoyées par l’AGCH vers le mobile (étalées sur 4 bursts) sont utilisées pour l'allocation d'un canal dédié à un mobile (SDCCH voir plus loin). Ces informations contiennent :

•  la fréquence et le TSN du TCH alloué,
•  la description du saut de fréquence FH,
•  les corrections en fréquence (corrigent les décalages dus à l’effet Doppler) et,
•  les corrections en temps TA (permettent aux MS d’établir ses connexions uniquement sur le TS spécifié).

2.4 CBCH :

Débit : variable.
